HYAI-5工業機器人基礎應用實訓係統

一、產品概述

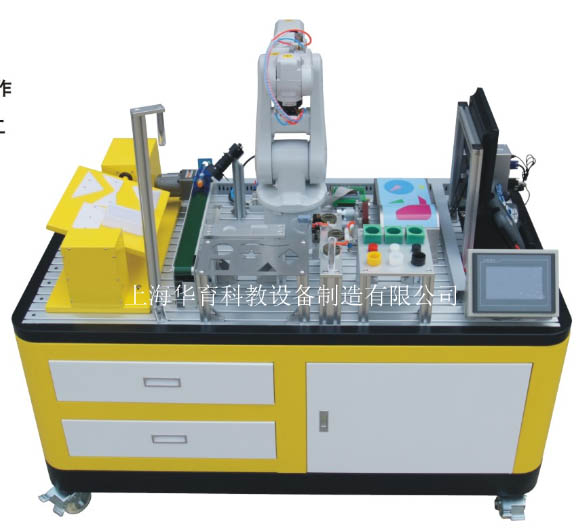

工業機器人基礎應用實訓係統以關節型六軸串聯工業機器人為核心， 在操作平台的四周合理分布有多種不同工藝應用的實訓模塊，包含了搬運碼垛工藝、分揀工藝、拋光打磨工藝、裝配工藝等工業機器人最典型應用，不僅滿足了職業院校不同專業學生針對工業機器人的操作和編程的教學需求，完全來源於工業應用現場的特征也使該工作站更加適合於作為職業技能競賽平台。

二、產品組成
工業機器人 1 台；
完成產品輸送、分揀、碼垛，產品軌跡模擬、TCP 校點等工作；
組成：機器人模塊、實訓模塊、控製模塊等；
平台采用模塊化設計，實訓功能可自主搭配，能夠完成工業機器人認知與操作，運行軌跡操縱，程序數據及設定等示教編程。
三、技術參數
 1）、機器人本體由六自由度關節組成，固定在型材實訓桌上，具有6個自由度，串聯關節型工業機器人安裝方式包括地麵安裝、掛裝、倒裝
第1軸工作範圍為+170°/-170°，最大旋轉速度370°/s
第2軸工作範圍為+110°/-110°，最大旋轉速度370°/s
第3軸工作範圍為+40°/-220°，最大旋轉速度430°/s
第4軸工作範圍為+185°/-185°，最大旋轉速度300°/s
第5軸工作範圍為+125°/-125°，最大旋轉速度460°/s
第6軸工作範圍為+360°/-360°，最大旋轉速度600
最大的工作半徑為500mm
有效負載5kg
機器人示教單元有液晶顯示屏、使能按鈕、急停按鈕、操作鍵盤，用於參數設置、手動示教、位置編輯、程序編輯等操作
2）操作麵板模塊：操作麵板上的元件：操作麵板上的元件，電源指示燈，等
3）料平台模塊：實現物料搬運,分揀功能。
4）碼垛倉庫模塊：碼垛平台組成，鋁件加工，鋁型材搭建
5）水線模塊：輸送物料自動化設備，實現自動搬運分類等功能
6）TCP 及換裝架：實現工具存儲快速換裝，TCP 點的校準等功能。
7）幾何軌跡模塊：A4 紙大小，模板上有矩形，三角形，圓，弧線等
8）拋光打磨模塊：模擬工廠比較通用的打磨砂輪 拋光砂輪 打磨皮帶等打磨工藝。實現模擬打磨拋光等功能
9）翻轉架模塊：模擬工廠焊接工藝，流程等
10）PLC 控製係統西門子S7-1214C
4. 主要實訓內容：
（1）.主要實訓內容：機器人認知、機器人手動操縱、查看機器人信息、機器人數據的備份與恢複、機器人 I/O 通信、機器人的硬件連接、PLC 控製、氣源裝置及氣缸、電磁閥控製、機械手手動控製、上料模塊的裝調與操控、裝配模塊的裝調與操控、機器檢測模塊的裝調與操控、噴塗模塊的裝調與操控、光電傳感器檢測及調整、碼垛模塊的裝調與操控、機器人軌跡運動模塊裝調。
（2）.此基礎平台主要完成以下工作：來料、輸送、碼垛、分揀、裝配等，並搭載了 TCP 校點模塊、焊接(塗膠)軌跡模擬模塊。
（3）.此基礎工作站以三種工件裝配為一款產品為前提，通過來料來料儲存單元在芯片組裝機構實現物料組裝，然後通過輸送裝置輸出到後續工序。
四、實訓項目：
（一）功能描述
本工業機器人多功能工作平台，能夠開展（但不僅限於）如下實訓項目：
1、工業機器人的應用；
2、PLC 的電氣設計和應用；
3、 電機和傳感器的技術和應用；
4、 氣動技術應用；
5、 變頻器的安裝與調試；
6、觸摸屏基本控製與設置；
7、 可用於考核或技能競賽，可考察職業能力；
8、 工業機器人本體與控製器的安裝接線。工業機器人初始化與參數恢複；工業機器人碼垛應用接線；
9、 工業機器人應用夾具選擇與設計工業機器人碼垛應用編程與調試；
10、 工業機器人外圍單元的電氣連接與調試技術；
11、整機係統和監控係統的數據交換電氣連接與調試；
12、 工業機器人編程調試和應用；
13、 工業機器人描圖操作模塊係統的調試；
14、 工業機器人模擬倉庫出入庫係統的調試；
15、工業機器人工件裝配模塊係統的調試；
16、 工業機器人多模塊係統的組合與編程應用。
